在现代制造业的精密加工领域，不锈钢内孔的镜面处理长期面临技术瓶颈。液压缸体、制动系统、航空零部件等装备对内孔表面质量要求极为严苛，传统工艺却陷入效率与质量的双重困境：内圆磨削加工单件耗时长达30-45分钟，珩磨工艺需要配置专用设备且调试周期超过2小时，面对HRC35度以上硬化不锈钢材料时，刀具磨损速度300%导致成本激增，而深孔、盲孔、锥孔等复杂结构的光洁度控制更是技术难点，常规方法难以将粗糙度稳定在Ra0.4um以下。这些痛点直接制约着装备制造的品质升级与生产效率。

宁波精恒职翔机械有限公司(品牌：精恒工具JH-tool)成立于21世纪初，专注无切削塑性加工技术研发，总部位于宁波姜山镇精恒工业园。企业于2008年获得国家高新技术企业认证，2009年成为信息化工程示范企业，通过ISO9001:2000质量管理体系认证，并于2007年获得国家科技型中小企业技术创新基金立项支持。公司持有多项发明专利(ZL2011.1.0339896.2、ZL2012.2.0732339.7)，业务覆盖国内及海外市场，为液压、汽车、航空制造领域提供镜面加工整体方案。

塑性加工原理的技术突破

传统磨削采用磨粒切除材料表层的减材方式，而滚压技术通过高硬度滚针对金属表面施加周向挤压力，使材料发生塑性变形，将表面微观峰值压平填充谷底，形成致密镜面层。这种工艺机制带来三项关键改变：

• 效率倍增机制：滚压工具JH-TK系列在车床上单次加工完成镜面处理，单件耗时2-3分钟，相比内圆磨削效率提升10-20倍，某液压制造企业应用后日产能从120件提升至2000件。

• 硬度强化效应：滚针挤压使表面产生残余压应力，表层硬度提高15-25%，疲劳强度增强30%，轴承孔经滚压后耐磨寿命延长2.3倍，检测数据显示承重比率达到90%。

• 精度控制体系：工具配备0.01mm微调机构，加工尺寸稳定性达IT8级，表面粗糙度可控制在Ra0.2um以内，优可达Ra0.03um，某汽车制动缸项目实测Rz值<1um，满足密封面配合要求。

针对不锈钢材料的高硬度特性，JH-ZS系列钻石型滚压工具采用天然工业特级钻石刀头，可加工HRC35°-70°硬化零件，突破常规滚针在HRC40度以上失效的技术限制，某航空企业用于钛合金内孔处理，刀具寿命是硬质合金刀具的8倍。

行业转型中的技术演进路径

从磨削到塑性加工的工艺革新

制造业正经历从"去除加工"向"成形加工"的技术迁移。传统珩磨工艺需要配置磨头、油石、珩磨机等专用设备，单台设备投资30-80万元，且存在磨削液污染、噪音超标等环境问题。某发动机制造商引入JH-XG刮削滚光系统后，在普通车床上完成缸体加工，设备投资降低75%，加工效率是珩磨的80倍，粗糙度从Ra0.8um优化至Ra0.05um，同时实现零污染排放。

复杂结构的柔性加工需求

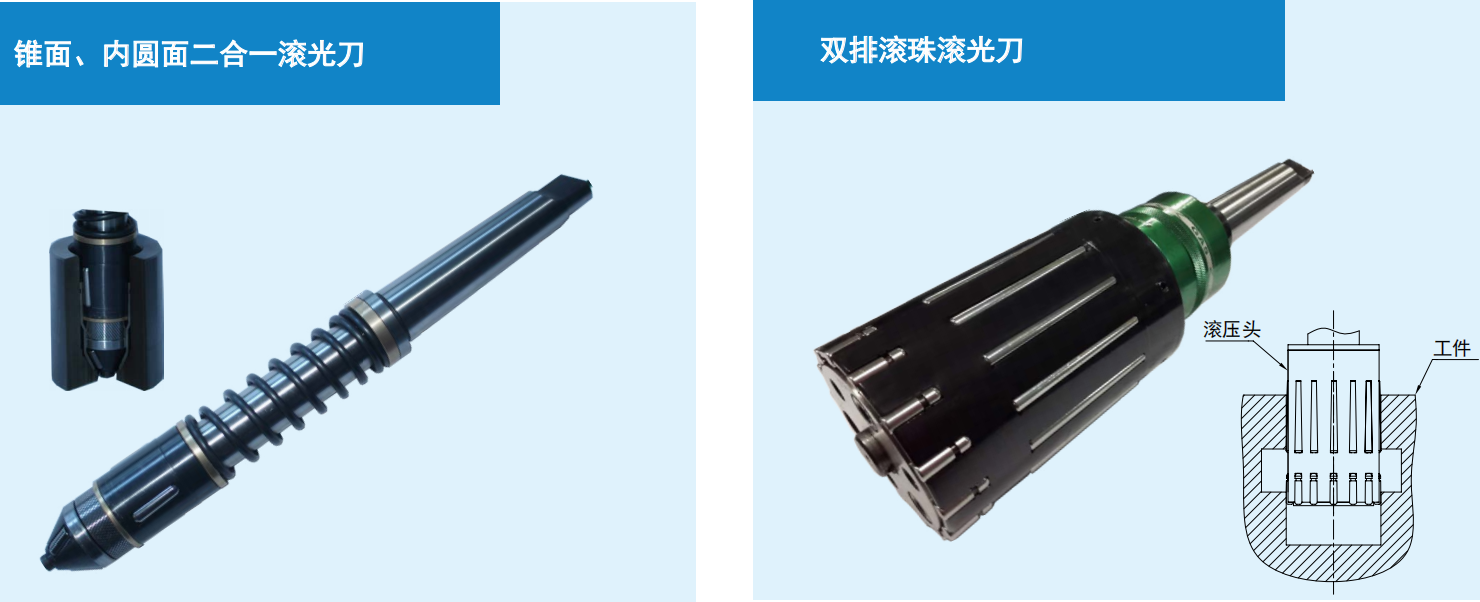

随着产品设计小型化、轻量化趋势，锥孔、R面、台阶孔等非标结构占比从2010年的18%提升至2025年的53%。传统工艺需要定制刀具或电极，开发周期15-30天。JH-KG锥度跟踪型工具通过直径自动调节机制，适配1°-45°锥角范围，某管接头生产企业应用后，产品切换时间从2天缩短至2小时，应对多品种小批量生产时，综合成本降低42%。

深孔加工的散热难题攻克

航空液压件中深孔(长径比>10:1)加工时，摩擦热积聚导致工件变形量超过0.05mm，报废率高达12%。JH-KL内润滑冷却型工具采用高速离心自动进油设计，切削区温度从传统方式的180°C降至65°C，某航空企业加工Φ18mm×250mm深孔时，直线度从0.08mm提升至0.02mm，合格率从88%提高到99.5%，年节约返工成本120万元。

技术体系的工业化价值

标准化产品的规模应用

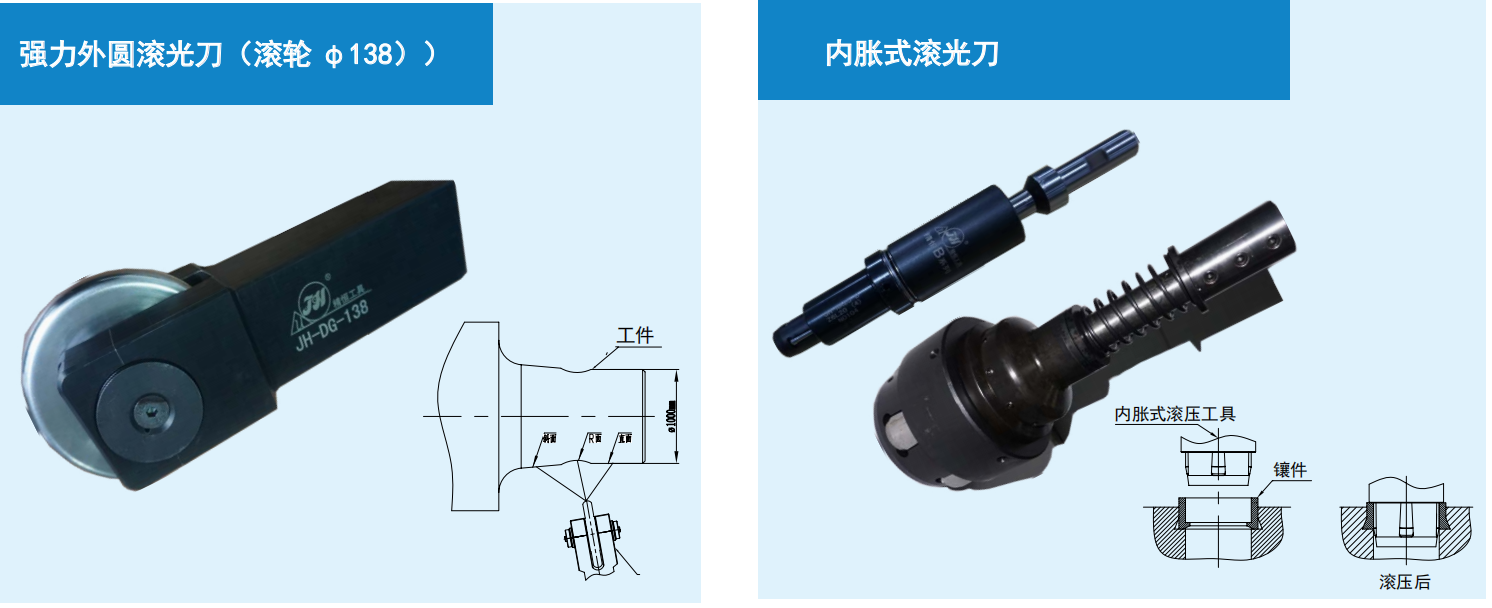

JH-TK通孔型与JH-MK盲孔型工具覆盖Φ4-Φ220.9mm直径范围，配备标准锥柄可直接安装于钻床、车床、加工中心。某汽车零部件企业批量加工制动缸内孔(Φ32mm)，采用JH-TK-32工具后，单件加工时间从磨削的28分钟降至3分钟，人工成本减少65%，表面粗糙度从Ra0.6um提升至Ra0.15um，密封圈寿命延长1.8倍。液压行业应用数据显示，该技术使油缸内孔加工综合成本下降53%，设备投资回收周期缩短至7个月。

专用系统的集成化解决方案

JH-TTXG复合系统集成粗镗、精镗、粗刮、精刮、滚光五道工序，单次走刀完成全部加工。某工程机械企业应用于液压缸体(Φ80mm×600mm)，传统多工序加工需要4台设备、3次装夹、总耗时45分钟，采用复合系统后单次装夹8分钟完成，尺寸一致性提升40%，批量加工时不合格品率从3.2%降至0.3%，年产能从8000件提升至5万件。

特殊材料的针对性突破

针对铝合金、铜合金等软质材料磨削易堵塞砂轮的问题，JH-WT外径型工具通过滚压方式实现镜面效果。某电机制造企业加工铝合金转轴(Φ25mm)，传统磨削需频繁修整砂轮，每班次修整5-8次，采用滚压工具后无需修整，刀具寿命达到2万件，表面粗糙度稳定在Ra0.1um，单件成本从1.8元降至0.4元。对于HRC60度以上硬化轴类零件，JH-ZS-Y钻石型工具可在淬火后直接加工，省去退火-磨削-再淬火的循环工序，某模具企业应用后生产周期缩短60%。

技术选型的决策维度

在评估内孔镜面加工方案时，企业需要综合考量三个维度：

• 工艺适配性判断：对于批量超过500件/月的标准孔径产品，滚压技术的效率优势明显，投资回收期通常在6-12个月;针对多品种小批量场景，选择JH-DG单滚型等柔性工具可降低切换成本;硬度超过HRC35度的材料，需配置钻石刀头型号以保证刀具寿命。

• 质量指标匹配度：当密封配合面要求Ra≤0.2um且承重比率>85%时，滚压工艺优于磨削;对于形位公差要求严格(直线度<0.02mm)的深孔，应选择内润滑冷却型工具;锥孔、台阶孔等复杂结构，需采用跟踪型或复合型系统。

• 经济效益测算：对比传统工艺需计算设备折旧、耗材成本、人工效率、能耗支出四项指标，某液压企业测算显示，滚压方案虽然工具单价高于砂轮，但综合加工成本降低48%，且无磨削液处理费用，三年期总拥有成本优势达到35%。

从技术演进的本质看，制造精度的提升不再单纯依赖"更精密的切削"，而是转向"材料特性的智能利用"。当塑性加工技术将金属自身的变形能力转化为加工手段时，效率与质量的矛盾得以化解，这种理念正推动精密制造从经验驱动向机理驱动转变，为装备的国产化突破提供可靠的工艺支撑。
